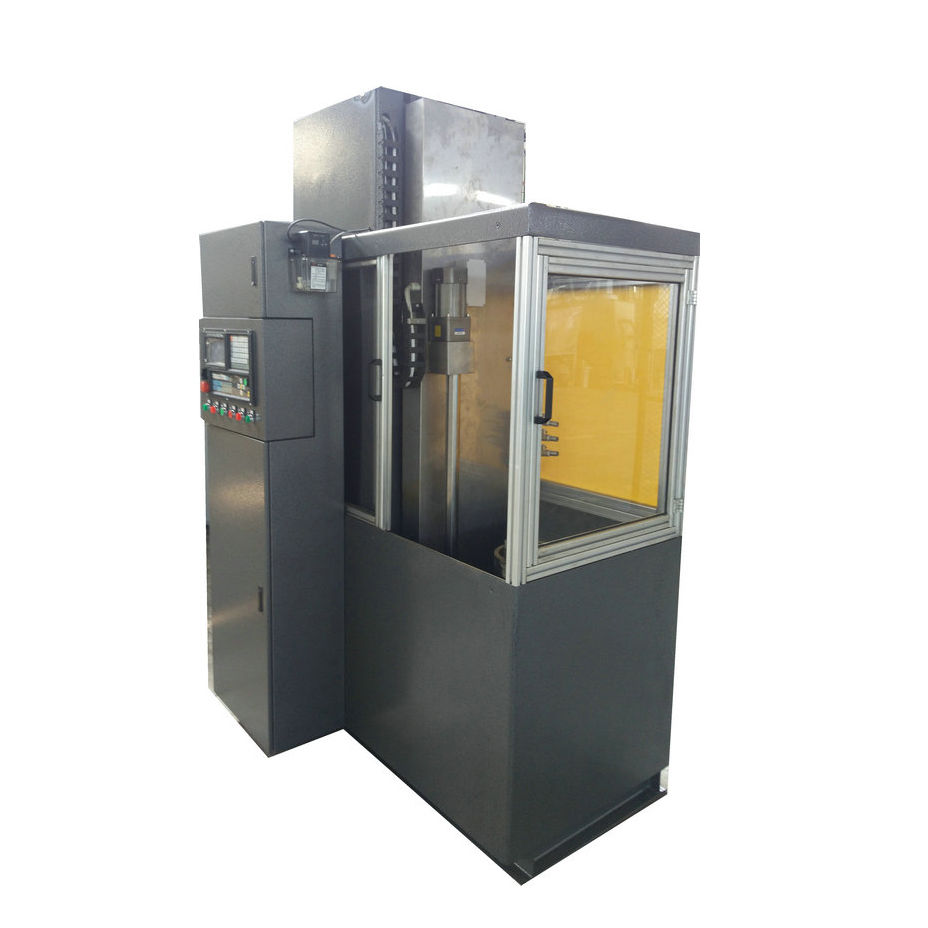

GCL-600S Вертикальная индукционная закалочная машина с ЧПУ

LIANGQI GCL-600S Вертикальный индукционный закалочный станок с ЧПУ | Вертикальное оборудование для индукционной поверхностной закалки с ЧПУ с эффективным ходом 600 мм для прецизионной термообработки валов и шестерен, стандартная закалочная машина с ЧПУ, прецизионный закалочный станок высокой жесткости, интегрированная система индукционной закалки с замкнутым контуром, промышленное профессиональное оборудование для термообработки, машина для закалки металла со стабильной повторяемостью

Вертикальная индукционная закалочная машина с ЧПУ LIANGQI GCL-600S представляет собой вертикальную индукционную закалочную машину с числовым программным управлением фиксированной модели и эффективным ходом закалки 600 мм, специально разработанную для периодической термической обработки заготовок вала средней длины и деталей шестерен большого диаметра. Являясь стандартизированным серийным закалочным станком с ЧПУ и фиксированным ходом, он имеет прочную вертикальную портальную конструкцию, высокоточную сервовертикальную подъемную ось и вращающийся шпиндель с высоким крутящим моментом, в сочетании с блоком питания промежуточной частоты и узлом синхронной распылительной закалки, образуя полный набор интеллектуальной системы индукционной закалки с замкнутым контуром. Он относится к закалочным станкам с жестким программным управлением в термической обрабатывающей промышленности, универсальному промышленному оборудованию для термообработки для профессиональных закалочных заводов и машинам для закалки металлов серийного производства с высокой стабильностью. В отличие от общего нестандартного оборудования для автоматической закалки, GCL-600S представляет собой зрелую стандартизированную модель массового производства с проверенной стабильной производительностью, фиксированным эффективным перемещением 600 мм, стандартизированным интерфейсом приспособления и модульной конфигурацией питания, ориентированной на закалку внешнего круга вала средней длины, закалку поверхности зуба шестерни, локальную закалку внутреннего отверстия и общую сканирующую закалку шлица, эффективно контролируя глубину закаленного слоя в пределах допуска процесса и значительно уменьшая деформацию изгиба при закалке длинного вала.

1 Область применения продукта и принцип работы закалки сердечника GCL-600S

1.1 Основные применимые сценарии добычи

• Диапазон хода 600 мм, трансмиссионные валы средней длины, валы двигателя, гидравлические поршневые штоки, непрерывная индукционная закалка с ЧПУ
• Крупногабаритные шестерни редуктора, звездочки, зубчатые втулки, местная закалка и износостойкая упрочняющая обработка поверхности зубьев редуктора.
• Шпильки машиностроительного оборудования, шлицевые валы, направляющие втулки, обоймы подшипников, обработка частичной поверхностной закалки
• Полуоси автозапчастей, секции кривошипных цапф, серийное производство сегментированного сканирования и закалки распределительного вала
• Стандартизированная модульная рабочая станция термообработки в качестве оборудования для термообработки с фиксированной спецификацией для аутсорсинга производителей закалки

1.2 Технический принцип индукционной закалки с ЧПУ с вертикальным ходом и фиксированным ходом

Полная система индукционной закалки модели GCL-600S использует среднечастотный индукционный источник питания в качестве источника энергии и выводит высокочастотный переменный ток на специальные профилирующие медные индукционные катушки. На основе металлического скин-эффекта на поверхности заготовки генерируется вихревой ток высокой плотности для быстрого локального нагрева до температуры закалки, затем коаксиальное кольцевое распылительное кольцо мгновенно распыляет закалочную среду для быстрого охлаждения, реализуя мартенситное фазовое превращение с образованием однородного износостойкого закаленного слоя высокой твердости. Основным фиксированным параметром этой модели является эффективный вертикальный ход 600 мм, подъемная ось сервопривода стабильно работает в номинальном диапазоне хода с постоянной скоростью сканирования или сегментированным нагревом с переменной скоростью, управляемым системой ЧПУ; вращающийся шпиндель обеспечивает равномерный нагрев круглых заготовок по окружности. Система объединяет в себе обратную связь по мощности в режиме реального времени, инфракрасный мониторинг температуры и регулировку давления распыления с обратной связью, автоматически компенсируя мощность нагрева в соответствии с колебаниями температуры заготовки, чтобы обеспечить постоянную толщину закаленного слоя по всей длине закалки 600 мм. Являясь серийным станком для закалки металла, его конструкция с фиксированным ходом упрощает установку на месте, отладку параметров и работу по подбору приспособлений, а также высокую взаимозаменяемость оснастки и индукционных катушек для различных продуктов, что значительно повышает гибкость мелкосерийного коммутационного производства.

2 основных конкурентных преимущества вертикальной индукционной закалочной машины с ЧПУ LIANGQI GCL-600S

• Стандартизированная зрелая модель с эффективным ходом 600 мм, стабильная и надежная: серийный проверенный закалочный станок с ЧПУ, фиксированные параметры хода, стандартизированные электрические и механические интерфейсы, низкий уровень отказов и удобное послепродажное обслуживание.
• Тяжелая вертикальная жесткая портальная конструкция, высокая устойчивость при работе: цельная станина, сваренная из толстой стальной пластины, усиленная линейная направляющая и шариковый винт с большим ходом, эффективно подавляют биение при вращении заготовки с длинным валом, типичный высокожесткий промышленный закалочный станок.
• Модульная интегрированная система индукционной закалки с замкнутым контуром: индукционный силовой агрегат, блок водяного охлаждения с двойной циркуляцией, система стабилизации давления закалочной жидкости и управление движением с ЧПУ имеют высокую степень интеграции, централизованное управление и передачу данных в режиме реального времени.
• Превосходный контроль прямолинейности закалки длинных заготовок: режим вертикального зажима позволяет избежать проблемы провисания при горизонтальном размещении валов длиной 300–600 мм, небольшая деформация от термического напряжения, высокая точность размеров после закалки.
• Память программ большой емкости для быстрой смены модели: сенсорный экран ЧПУ может хранить сотни наборов параметров закалки, вызов одной кнопкой во время переключения заготовок, подходит для смешанного серийного производства с несколькими спецификациями.
• Энергосберегающий процесс концентрированного индукционного нагрева: нагревание только необходимой зоны закалки, короткий цикл нагрева, низкие потери тепла, потребление энергии намного ниже, чем общий нагрев камерной печи, экологически чистое и эффективное оборудование для термообработки.
• Полная защитная конфигурация блокировки: блокировка нехватки воды, защитная блокировка отключения питания дверцы, ограничение хода сервопривода, автоматическое отключение питания при перегреве силового модуля, безопасная и надежная длительная непрерывная работа.

3 Полная стандартная конфигурация полного комплекта оборудования для GCL-600S

Полный комплект вертикального индукционного закалочного станка с ЧПУ LIANGQI GCL-600S содержит 8 основных модулей, полностью охватывающих все необходимые ключевые слова: закалочный станок с ЧПУ, закалочный станок, система индукционной закалки, оборудование для термообработки, машина для закалки металла:

1. Вертикальная станина GCL-600S Основная рама: вертикальная колонна с эффективным ходом 600 мм, коробчатое сварное основание, полностью закрытая брызгозащищенная наружная крышка
2. Узел сервопривода: ход сервопривода с вертикальным подъемом 600 мм, вращающийся шпиндель детали с высоким крутящим моментом, пара прецизионных линейных направляющих.
3. Шкаф среднечастотного индукционного источника питания: основной силовой модуль, блок плавного регулирования мощности, согласующий трансформатор импеданса, основной энергетический компонент всей системы гашения.
4. Быстросменная профилированная индукционная катушка и кольцо синхронной закалки распылением: изготовленные на заказ медные катушки для внешнего круга, внутреннего отверстия и поверхности зуба шестерни со встроенной структурой охлаждающего распыления.
5. Двойная независимая циркуляционная система охлаждения: один комплект для охлаждения силового шкафа и индукционной катушки при постоянной температуре; один комплект для фильтрации закалочной жидкости, стабилизации давления и рециркуляции
6. Механизм зажима заготовки и позиционирования: гидравлический трехкулачковый патрон, подвижный центр задней бабки, стандартное быстросменное основание приспособления.
7. Центральная система управления с сенсорным экраном ЧПУ: редактирование программы закалки, блокировка параметров хода, сегментированная настройка скорости/мощности/времени, отображение кривой рабочего состояния и сигнализация неисправности.
8. Электрическая схема управления полной защитной блокировкой: защита от перегрузки, защита от перенапряжения, блокировка давления воды, жесткое ограничение хода и двойное защитное кольцо мягкого ограничения.

4 Стандартная последовательность операций автоматической закалки с ЧПУ GCL-600S

1. Подтвердите эффективный предел хода 600 мм, установите подходящую индукционную катушку и приспособление в соответствии с чертежом заготовки, зажмите заготовку на шпинделе и закройте защитную дверцу.
2. На панели ЧПУ вызовите сохраненную программу закалки, установите скорость сканирования подъема, скорость вращения шпинделя, мощность нагрева и время задержки распыления.
3. Запустите программу автоматического цикла; шпиндель приводит заготовку вращение с постоянной скоростью, вертикальная ось приводит в движение катушку вниз к верхней начальной точке секции закалки 600 мм.
4. Индукционный источник питания выдает ток средней частоты для быстрого нагрева поверхности; температурная система с замкнутым контуром динамически регулирует мощность для стабилизации температуры закалки.
5. По истечении времени выдержки распылительное кольцо синхронно распыляет закалочную жидкость для быстрого закаливания при охлаждении, вертикальная ось непрерывно перемещается вниз в пределах хода 600 мм для закалки при сканировании по всей длине.
6. После завершения всего хода закалки каждая ось автоматически возвращается в механическое исходное положение, патрон ослабляется, оператор вынимает закаленную готовую заготовку.
7. Система управления контролирует рабочее состояние всей системы индукционной закалки в режиме реального времени, запускает немедленную защиту от отключения питания при появлении ненормальных параметров.

5 Комплексный механизм защиты от блокировки

• Электрическая защита среднечастотного источника питания: перегрузка по току, короткое замыкание, потеря фазы, автоматическая сигнализация перегрева модуля и защита от аварийного отключения питания.
• Обязательная блокировка двойного водяного контура: охлаждающая вода змеевика и циркулирующая вода для охлаждения должны достичь номинального расхода и давления; машина не может начать нагрев при ненормальной подаче воды.
• Верхний/нижний механический жесткий ограничитель хода 600 мм + программный мягкий ограничитель. Двойная защита: предотвращает повреждение катушки и станины при столкновении подъемной оси.
• Блокировка отключения защитной дверцы: автоматическое отключение нагрева при открытии защитной крышки во время работы, во избежание риска ожогов при высокой температуре.
• Блокировка пароля параметров процесса: предельное значение хода, зашифрованное управление параметрами мощности и температуры закалки, предотвращающее неправильное управление, приводящее к неквалифицированному качеству закалки.

6 дополнительных элементов настройки и технического обновления для GCL-600S

• Увеличьте нагрузку шпинделя, максимальную скорость вращения и класс мощности в соответствии с требованиями к весу заготовки и твердости материала.
• Добавьте вращающуюся поворотную платформу с двумя станциями, чтобы реализовать поочередную работу станции загрузки/разгрузки и станции закалки для повышения эффективности.
• Оснастите инфракрасный модуль обратной связи по температуре в реальном времени с обратной связью для реализации точного контроля глубины закаленного слоя с ходом 600 мм.
• Настройте автоматический манипулятор загрузки и разгрузки и конвейер готовой продукции, чтобы сформировать полуавтоматическую рабочую станцию ​​закалки.
• Резервный интерфейс связи для подключения закалочной печи, очистительной машины и MES-системы цеха для загрузки цифровых данных.
• Установите модуль удаленного мониторинга промышленного Интернета вещей для удаленного просмотра рабочих данных и выявления неисправностей этой вертикальной машины для закалки металла.

7 часто задаваемых вопросов (FAQ)

В1 Включает ли эта модель GCL-600S все необходимые ключевые слова?

A1 Он полностью содержит закалочную машину с ЧПУ, закалочный станок, систему индукционной закалки, оборудование для термообработки, машину для закалки металлов, пять основных ключевых слов, которые представляют собой вертикальный индукционный закалочный станок с ЧПУ с фиксированным ходом 600 мм.

Q2 Какова основная особенность GCL-600S по сравнению с нестандартными вертикальными закалочными машинами?

A2 GCL-600S — это серийная стандартизированная модель с фиксированным эффективным ходом закалки 600 мм, продуманной схемой механического и электрического согласования, стабильной последовательностью пакетной обработки, более коротким циклом поставки и меньшей сложностью отладки, чем у нестандартных машин, изготовленных по индивидуальному заказу.

В3 Для заготовок какой длины наиболее подходит это оборудование?

A3 В основном применяется для деталей с длиной закалки в пределах 600 мм, таких как валы средней длины, шестерни среднего диаметра, втулки и шлицевые детали, что является экономичным стандартным оборудованием для термообработки для массового производства.

Q4 Есть ли разница между принципом закалки и обычной вертикальной индукционной закалочной машиной?

A4 Металлургический принцип нагрева и закалки является последовательным, самая большая разница заключается в фиксированном номинальном параметре хода 600 мм, стандартизированной модульной конструкции и лучшей стабильности серийного производства в качестве серийного закалочного станка с ЧПУ.
