GCL-800S Закалочная машина непрерывного сканирования

LIANGQI GCL-800S Закалочная машина непрерывного сканирования | Оборудование для индукционной закалки с ЧПУ с непрерывным линейным сканированием длинной заготовки, Стандартная закалочная машина с ЧПУ, Мощный прецизионный закалочный станок, Полнокомплектная система индукционной закалки с замкнутым контуром, Специализированное промышленное оборудование для термообработки, Машина для закалки металла с высокой однородностью

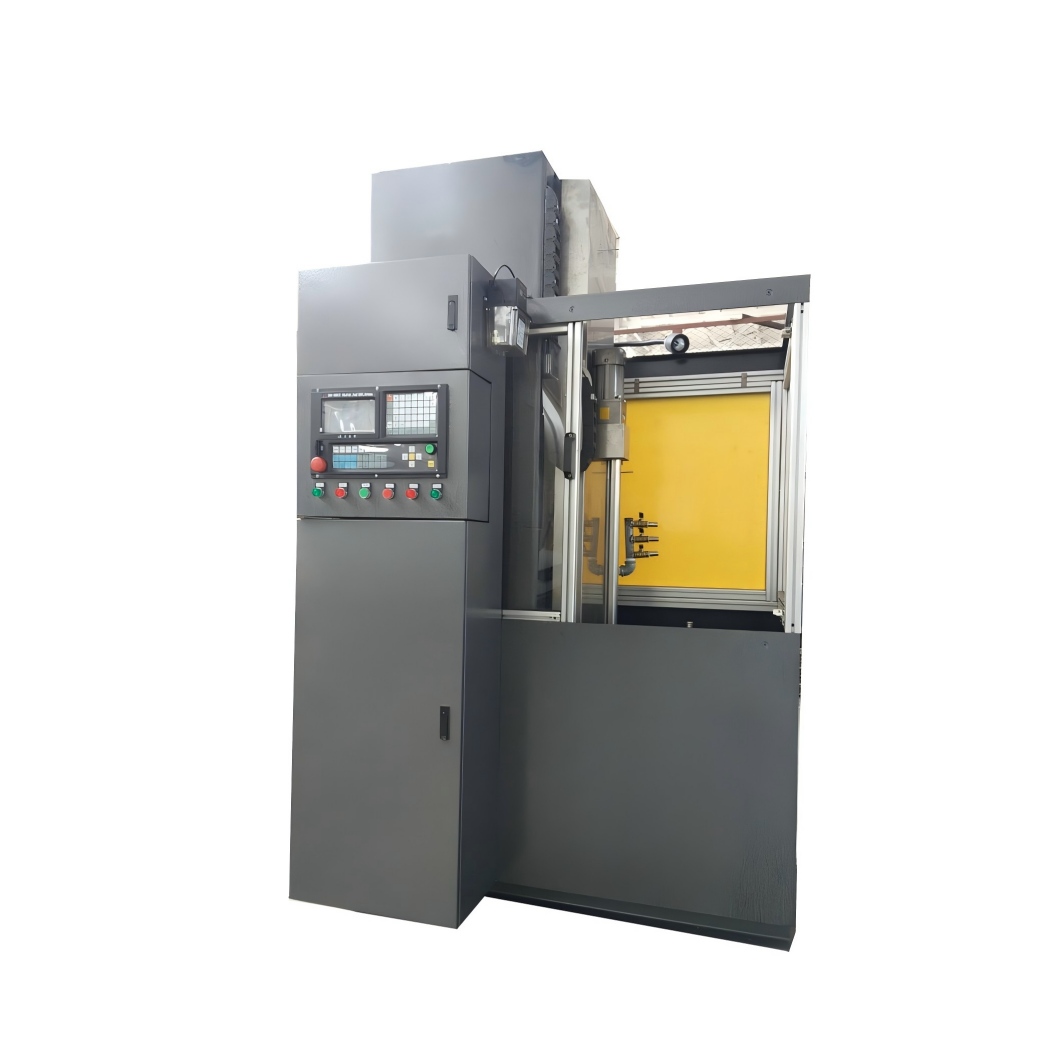

Машина непрерывной закалки со сканированием LIANGQI GCL-800S - это модель, специально разработанная для процесса непрерывной закалки длинных прямых прутков, тонкого вала и удлиненных деталей, отмеченная моделью GCL-800S для эффективного перемещения сканирования 800 мм. Это профессиональная длинноходовая цифровая закалочная машина с ЧПУ, разработанная для линейного непрерывного нагрева и распыления охлаждения, высокопрочная закалочная машина с линейной подачей и стабильной прямолинейностью во время движения на большие расстояния, полностью интегрированная система индукционной закалки с замкнутым контуром управления, сочетающая в себе электропитание, охлаждение и управление движением, специальное оборудование для термической обработки периодической обработки для заводов термической обработки и машина для закалки металла с высокой плотностью слоев для износостойкого упрочнения поверхности металла. В отличие от ранее выпущенных многоосных автоматических закалочных станков со сложной траекторией и вертикального закалочного оборудования с фиксированной точкой, этот станок ориентирован на однонаправленную непрерывную сканирующую закалку с постоянной скоростью сверхдлинных заготовок, решает проблему непостоянной толщины закаленного слоя, вызванную неравномерной ручной подачей, и реализует равномерную закалку по всей длине направляющих, поршневых штоков, оптических осей, прямых валов и винтовых оправок.

1 Область применения продукта и основной принцип закалки при непрерывном сканировании

1.1 Основные применимые сценарии добычи

• Полноразмерная непрерывная сканирующая закалка штоков гидравлических поршней, штоков цилиндров и удлиненных прямых валов машиностроительного оборудования.
• Линейная закалка поверхности линейных направляющих, направляющих рельсов, направляющих типа «ласточкин хвост» для станков и направляющих стоек пресс-формы.
• Длинная оптическая ось, винтовой стержень, трансмиссия, длинный вал, равномерное сканирование, закалка для оборудования автоматизации
• Непрерывная индукционная закалка прямых стальных труб, валов роликов и удлиненных валов штифтов.
• Стабильное массовое производство термообработки длинных заготовок в качестве профессионального оборудования для термообработки сканирующего типа.

1.2 Техническая логика линейного непрерывного сканирования GCL-800S

Основным рабочим режимом системы индукционной закалки с непрерывным сканированием GCL-800S является относительное линейное движение с постоянной скоростью между индукционной катушкой и заготовкой. Среднечастотный источник питания подает переменный ток на кольцевую индукционную катушку проходного типа, используя скин-эффект для быстрого нагрева внешней поверхности детали с длинным валом. Система сервопривода приводит в движение тележку для катушек или заготовку, обеспечивая стабильное непрерывное сканирование с низким уровнем дрожания и постоянной скоростью, заданной ЧПУ; встроенное заднее распылительное кольцо сразу же синхронно распыляет закалочную среду после того, как зона нагрева проходит через змеевик, завершая быстрое закалочное мартенситное превращение. Система ЧПУ фиксирует скорость сканирования, мощность нагрева, давление распыления и время задержки в одном программном файле, поэтому время нагрева на единицу длины заготовки остается постоянным на протяжении всего хода, гарантируя, что глубина закаленного слоя и значение твердости остаются одинаковыми от начального конца до конца длинной детали. Оснащенный обратной связью по мощности и температуре в режиме реального времени, он автоматически компенсирует колебания нагрузки во время длительной непрерывной работы, эффективно контролирует деформацию прямолинейности тонких валов. Будучи профессиональным длинноходным станком для закалки металла, он значительно повышает производительность удлиненных деталей после термообработки.

2 основных уникальных преимущества закалочной машины непрерывного сканирования GCL-800S

• Эффективный длинный ход сканирования 800 мм, стабильное линейное движение с постоянной скоростью: как профессиональный закалочный станок с ЧПУ с большим ходом, линейная направляющая + высокоточная шарико-винтовая передача обеспечивают подачу с микродрожанием, что принципиально гарантирует постоянство закалки по всей длине.
• Сверхмощный горизонтальный цельный корпус станины, отличная жесткость при прямом движении: общее толстостенное сварное основание, обработка против деформационного старения, длинный ход без отклонения, относится к высокостабильным промышленным закалочным станкам.
• Высокоинтегрированная система индукционной закалки с замкнутым контуром: среднечастотный силовой агрегат, станция циркуляции закалочной жидкости, система водяного охлаждения змеевика, сервопривод управления движением и модуль распыления с постоянным давлением контролируются централизованно, единая настройка параметров.
• Сверхравномерный эффект закаленного слоя по всей длине: непрерывное сканирование с постоянной скоростью позволяет избежать локального перегрева или недостаточного нагрева при сегментной закалке, идеальное решение для обработки длинных тонких деталей вала.
• Высокая совместимость по длине заготовок: в сочетании с подвижным наконечником задней бабки и регулируемой опорой центральной рамы эффективно предотвращает изгиб и провисание тонких валов слишком большой длины во время закалки с высокоскоростным вращением.
• Энергосберегающий режим концентрированного индукционного нагрева: нагревайте только внешнюю круглую поверхность, которая требует закалки, низкие потери теплопроводности, более высокую эффективность, чем общий нагрев печи, энергосберегающее и экологически чистое современное оборудование для термообработки.
• Полная логика защиты от защитной блокировки: принудительная блокировка из-за нехватки воды, отключение питания при перегреве, защита от ограничения хода, блокировка защитной дверцы при отключении питания, стабильная долгосрочная серийная работа.

3 Полная стандартная конфигурация полного комплекта оборудования

Полная закалочная машина непрерывного сканирования LIANGQI GCL-800S состоит из 8 основных функциональных модулей, полностью охватывающих все необходимые ключевые слова: закалочная машина с ЧПУ, закалочный станок, индукционная закалочная система, оборудование для термообработки, машина для закалки металла:

1. Горизонтальная станина длинноходового станка: цельное сварное основание, линейная направляющая в сборе, полностью закрытая внешняя крышка, защищающая от брызг.
2. Блок сервосканирующего движения с ЧПУ: тележка с сервоприводом, механизм подачи ШВП, вращающаяся головка шпинделя, подвижный центр задней бабки.
3. Шкаф среднечастотного индукционного источника питания: основной модуль регулирования мощности, согласующий трансформатор импеданса, основной блок питания всей системы индукционного гашения.
4. Кольцевая индукционная катушка сквозного типа + синхронное заднее распылительное кольцо: проходная медная катушка для непрерывного нагрева внешнего круга длинного вала и последующего распыления охлаждающей жидкости.
5. Двойная независимая циркуляционная система охлаждения: комплект 1 для охлаждения при постоянной температуре источника питания и индукционной катушки; Комплект 2 для фильтрации закалочной жидкости, стабилизации давления и рециркуляции
6. Регулируемая вспомогательная опорная центральная рама: предотвращает изгиб и вибрацию тонкого вала во время закалки при высокоскоростном вращающемся сканировании.
7. Система управления ЧПУ с сенсорным экраном: настройка скорости сканирования, регулировка силового сегмента, сохранение параметров хода, отображение кривой рабочего состояния и модуль сигнализации о неисправностях.
8. Электрический шкаф с защитной блокировкой Full-Link: защита от перегрузки, блокировка давления потока воды, ограничитель хода, схема управления блокировкой защитной дверцы при отключении питания.

4 Стандартный автоматический рабочий процесс непрерывного сканирования

1. В соответствии с внешним диаметром длинной заготовки установите соответствующую кольцевую индукционную катушку сквозного типа, зажмите заготовку между шпинделем и подвижной задней бабкой и при необходимости добавьте вспомогательную опору центральной рамы.
2. На сенсорном экране ЧПУ вызовите заранее сохраненную программу закалки сканирования, установите постоянную скорость сканирования, мощность нагрева, скорость вращения шпинделя и параметры задержки распыления.
3. Запустите программу автоматического цикла, шпиндель приводит заготовку в равномерное вращение, сервотележка несет индукционную катушку, чтобы начать непрерывное линейное сканирование от одного конца к другому концу с фиксированной скоростью.
4. Катушка непрерывно нагревает вращающуюся поверхность заготовки за счет эффекта электромагнитных вихревых токов; заднее распылительное кольцо синхронно распыляет закалочную жидкость для мгновенного затвердевания при охлаждении.
5. Система ЧПУ поддерживает постоянную скорость подачи на протяжении всего эффективного хода 800 мм, чтобы обеспечить постоянное время нагрева на единицу длины, обеспечивая равномерный затвердевший слой по всей длине.
6. После завершения всего хода сканирования тележка автоматически возвращается в исходную точку, шпиндель перестает вращаться, оператор отпускает заднюю бабку и вынимает готовую закаленную заготовку.
7. Электрическая система управления контролирует рабочее состояние всей системы индукционной закалки в режиме реального времени, запускает немедленную защиту от отключения питания при появлении ненормальных параметров.

5 Полнофункциональный механизм защиты от блокировки

• Комплексная электрическая защита среднечастотного источника питания: перегрузка по току, перенапряжение, короткое замыкание, перегрев модуля и автоматическая сигнализация о дисбалансе нагрузки и аварийное отключение электроэнергии.
• Обязательная защита от блокировки двойного водного пути: охлаждающая вода змеевика и охлаждающая циркулирующая вода должны достигать стандартного расхода и давления; машина не может начать нагрев без квалифицированной подачи воды.
• Защита от двойного ограничения хода сканирования: программное мягкое ограничение и механическое жесткое ограничение для движения вперед и назад, избегайте столкновения катушки со шпинделем или задней бабкой.
• Блокировка отключения питания защитной крышки: автоматическое отключение нагрева, если защитная дверца открывается во время автоматического сканирования, чтобы предотвратить риск ожога при высокой температуре.
• Блокировка доступа к паролю параметров процесса: управление скоростью сканирования и параметрами мощности зашифровано, что позволяет избежать ошибок в работе, приводящих к неравномерному закалочному слою на длинных валах.

6 дополнительных вариантов настройки и технического обновления

• Настройте более длинный эффективный ход сканирования (более 800 мм), максимальную длину зажима заготовки и нагрузку на шпиндель в соответствии со спецификациями длинного вала клиента.
• Модернизируйте структуру возвратно-поступательного сканирования с двойной станцией, чтобы повысить эффективность производства на одной машине для массовых заказов.
• Добавьте инфракрасную систему обратной связи с обратной связью по температуре в режиме реального времени для динамической регулировки мощности для более стабильного контроля глубины закаленного слоя.
• Настройте автоматическую стойку подачи и желоб для вырубки длинных прутков, чтобы реализовать полуавтоматическое производство с непрерывной подачей.
• Резервный интерфейс связи для подключения к закалочной печи и правильному станку для формирования полной производственной линии по термообработке длинных заготовок.
• Установите модуль удаленного мониторинга промышленного Интернета вещей для удаленного просмотра текущих данных и выявления неисправностей этого сканирующего устройства для закалки металла.

7 часто задаваемых вопросов (FAQ)

В1 Охватывает ли GCL-800S все необходимые ключевые слова?

A1 Он полностью содержит закалочную машину с ЧПУ, закалочный станок, систему индукционной закалки, оборудование для термообработки, машину для закалки металлов, пять указанных ключевых слов, принадлежащих машине индукционной закалки с ЧПУ с непрерывным сканированием длинных заготовок GCL-800S.

Q2 Какова разница в расположении сердечника между GCL-800S и предыдущими автоматическими многоосными закалочными машинами?

A2 GCL-800S специально разработан для линейной непрерывной закалки сканирования с прямым длинным валом, одиночного стабильного линейного хода, более простой конструкции, более высокой стабильности работы для тонких деталей, в то время как многоосные модели предназначены для многотраекторной обработки сложных деталей специальной формы.

В3. Почему непрерывное сканирование для длинных стержней лучше, чем сегментированная закалка с фиксированной точкой?

A3 Непрерывное перемещение с постоянной скоростью обеспечивает одинаковое время нагрева для каждого положения заготовки, толщина закаленного слоя от головки до хвоста очень стабильна, что значительно снижает брак продукта, вызванный неравномерной закалкой, что является основным преимуществом этого специализированного оборудования для термообработки.

В4 Может ли этот станок обрабатывать длинные заготовки некруглой формы?

A4 В основном применяется для вращающихся частей круглого внешнего круга, таких как прямые валы, поршневые штоки и направляющие ролики; Невращающиеся специальные профили требуют специальных катушек для профилирования и приспособлений, изготовленных по индивидуальному заказу.
